התקנת תשתית ביתית מלאה

פה אנחנו נעשה התקנה של תשתית ביתית אז בוא נתחיל :

יש לי בית שני קומות אם חצר ובבית יש לי 4 מחשבים נייחים ומצלמות אבטחה ומערכת סונד וapple tv ועוד

כאן הבעיה שיש לי שהwifi שלי לא מספיק חזק כדי לחלק wifi בכל הבית ובעניין של מהירות האינטרנט לא נותן ביצועים כמו שצריך אז הפיתרון זה ליצר רשת בייתית מ א עד ת

הציוד שאנחנו נשתמש :

patch panel

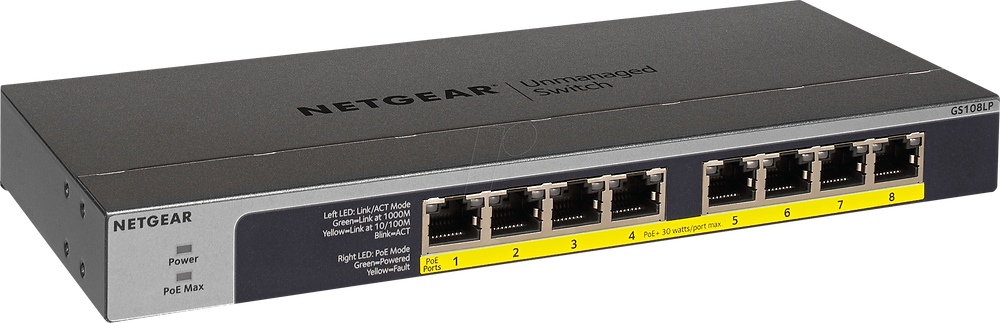

switch

כבל רשת cat7

מערכת dvr

ומערכות sound

ארון תקשורת

panel searot

כדי שהכל יהיה מסודר ושהארון תקשורת שלנו היה במקום אחד אני יעביר כבל רשת cat7 בכל הבית וכל הכבלים יגיעו למקום המרכזי לארון תקשורת

כדי שכל הכבלים יהיו מסודרים על ארון תקשורת משתמשים בpatch panel ובברגים כדי שיהיה מסודר

ומתקינים ראשים ובודקים שהרשת עובדת אם הnetwork tester

בא נחזור על הכבל רשת שלנו :

יש כמה סוגי עובי של כבל וכמה סוגי סיכוכים :

בוא נתחיל עם העובי:

cat 5

כבל בקטגוריה 5 מאושר במהירות של 100 מגה ביט לשנייה. רוחב הפס שלה הוא 100 מגה הרץ, ומרחק ההפעלה המרבי של 100 מטר. המיגון המינימלי הוא בדרך כלל ב- UTP. כבל זה יכול להיחשב מיושן, אתם כבר לא תמצא אותו בשוק.

cat 5e :

כבל קטגוריה 5e מאושר למהירות של 1,000 מגה ביט לשנייה (1 ג'יגה ביט / שנייה). רוחב הפס שלה הוא 100 מגה הרץ, ומרחק ההפעלה המרבי של 100 מטר. לפיכך זוהי התפתחות של כבלים בקטגוריה 5 המאפשרים לקבל ג'יגה-ביט.

cat 6:

כבל קטגוריה 6 מאושר למהירות של 10,000 מגה ביט לשנייה (10 ג'יגה ביט / שנייה). רוחב הפס שלה הוא 250 מגה הרץ, ומרחק ההפעלה המרבי של 55 מטר. ההגנה המינימלית היא בדרך כלל ב- FTP

cat6a:

כבל קטגוריה 6a מאושר למהירות של 10,000 מגה ביט לשנייה (10 ג'יגה ביט / שנייה). רוחב הפס שלה הוא 500 מגה הרץ, ומרחק ההפעלה המרבי של 100 מטר. ההגנה המינימלית היא בדרך כלל ב- FTP. זוהי התפתחות של קטגוריה 6 על מנת לחזור למרחק פעולה של 100 מטר.

cat7:

כבל בקטגוריה 7 מאושר למהירות של 10,000 מגה ביט לשנייה (10 ג'יגה ביט / שנייה). רוחב הפס שלה הוא 600 מגה הרץ, ומרחק ההפעלה המרבי של 100 מטר. המיגון המינימלי הוא בדרך כלל ב- STP.

cat7a:

כבל קטגוריה 7a מאושר למהירות של 10,000 Mbits / second (10 Gbits / second). רוחב הפס שלה הוא 1000 מגה הרץ, ומרחק ההפעלה המרבי של 100 מטר. המיגון המינימלי הוא בדרך כלל ב- SFTP. בבדיקות ניתן היה להגיע למהירויות של 40 ג'יגה ביט לשנייה מעל 50 מטר, ו- 100 ג'יגה לשנייה מעל 15 מטר.

וסוגי הסיכוכים :

Unshielded twisted pair (UTP) :

הזוג המפותל הלא מסוכך אינו מוקף בשום מיגון.

Foiled twisted pair (FTP) :

לכל הזוגות המעוותים מגן כולל המסופק מגיליון אלומיניום. המסך ממוקם בין נדן החיצון ל -4 הזוגות המעוותים. זוגות מעוותים אינם מוגנים בנפרד.

Shielded twisted pair (STP) :

כל זוג מעוות מסוכך מוקף על ידי מסך אלומיניום, בדומה לכבל קואקסיאלי

Foiled foiled twisted pair (FFTP) :

כל זוג מעוות מוקף בשכבה מוליכה של מיגון אלומיניום. לכל הזוגות המעוותים יש מסך אלומיניום קולקטיבי.

Shielded shielded twisted pair (SSTP) :

כל זוג מוגן על ידי מסך אלומיניום, ובנוסף לנדן החיצוני מוגן על ידי צמת נחושת משומר.

אז אחרי שפרסנו כבל בכל הבית ושבדקנו שהרשת עוברת ושהכל בסדר מחברים ראשים(קיסטון) בשני הקצוות
