Cisco Snanning Tree Protocol (STP)

מה זה STP

איך מגדרים STP


יאלה בוא נתחיל:

מה זה STP :


פרוטוקול עץ פורש (נקרא גם STP) הוא פרוטוקול רשת ברמה 2 המשמש לקביעת טופולוגיית רשת ללא לולאה (המכונה אלגוריתם עץ פורש) ברשתות LAN עם גשרים. הוא מוגדר בתקן IEEE 802.1D ומבוסס על אלגוריתם שתואר על ידי ראדיה פרלמן בשנת 19851.


רשתות ממתגות מסוג אתרנט חייבות לכלול נתיב יחיד בין שתי נקודות, זה נקרא טופולוגיה ללא לולאה. ואכן, נוכחות של לולאה מייצרת סערות שידור המשתקות את הרשת: כל הקישורים רוויים במסגרות שידור המסתובבות במעגלים בלולאות ושולחנות הלמידה המתגים הופכים להיות לא יציבים.


פיתרון אחד יהיה לא למשוך את הכבלים העודפים כדי שלא יהיו לולאות ברשת. עם זאת, רשת טובה חייבת להציע יתירות כדי לספק נתיב חלופי במקרה של כשל בקישור או במתג.


האלגוריתם של "עץ פורש מינימום" מבטיח את הייחודיות של הנתיב בין שתי נקודות ברשת ואינו אוסר על כבלים עודפים. לשם כך הוא חוסם מנהלית יציאות מתג מסוימות.


מה זה ROOT SWITCH :

פרוטוקול STP בוחר אוטומטית ROOT SWITCH שהוא (עם לא הגדרנו PRIORITY) הוא הנתב המרכזי עם הMAC ADDRESS הנמוך מבינהם עם כולם יש להם PRIORITY 32768


מה זה BPDU :

הBID ומידע נוסף על פרוטוקול STP ביחידות מסגרת נתונים מיוחדות הנקראות Bridge Protocol Data Units (BPDUs). BPDUs מוחלפים באופן קבוע (כל שתי שניות) ומאפשרים למתגים לעקוב אחר שינויים ברשת כדי לאפשר או להשבית יציאות נדרשות. כאשר מתג או גשר מחוברים לרשת, הם שולחים תחילה BPDU לקביעת טופולוגיית הרשת, לפני שהיא יכולה להתחיל להעביר נתונים.\

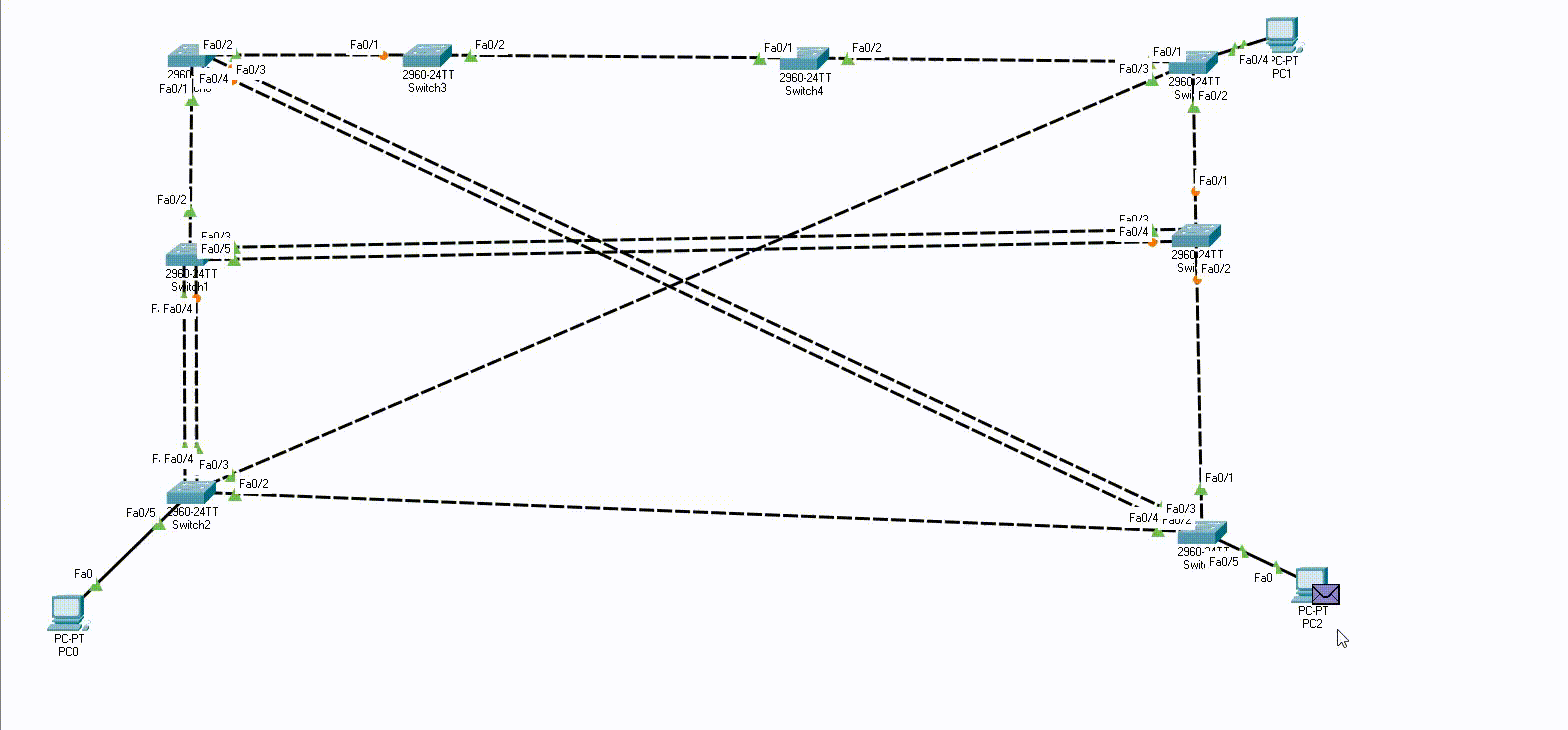

איך נראה STP :


כאן אתם יכולים לראות כדי שלא יהיה ברשת סערת שידור בין הרשתות STP CISCO אוטומתית מכבה את הנתיבים האחרים או האופציות הניתוב האחרות בצבע כתום



איך מגדרים STP :

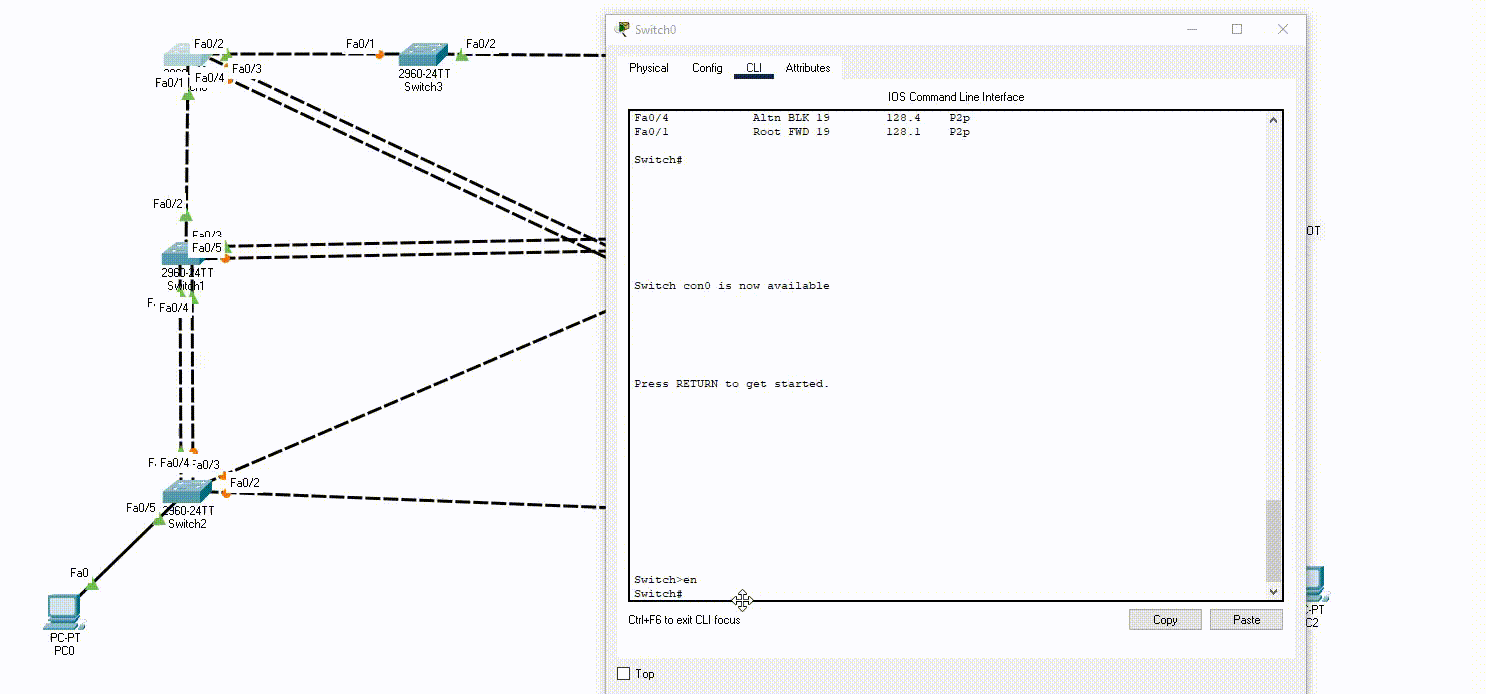

  1. כמו שאמרנו מקודם פרוטוקול STP בוחר לעצמו ROOT SWITCH עם כולם יש PRIORITY 32768 עם הכתובת MAC הכי נמוכה כדי לראות מי הROOT SWITCH

show spanning tree vlan 1




2.כדי שאחד מהSWITCH שלנו יהיה ROOT יש שני אפשרויות

  1. spanning tree vlan 1 root primary



2.לשנות את הPRIORITY לנמוך מ32768


spanning tree vlan 1 priority ?
